Selam WxRuby ile masa üstü uygulamalara gelişmiş widget'larla devam ediyoruz.

Bu bölümde Wx::ListBox, Wx::HTML::HtmlWindow ve Wx::ListCtrl widget'larını göreceğiz.

Wx kütüphanesinde gelişmiş elemanlar var, tree widget, bir HTML window, bir grid widget, bir listbox widget, bir list widget, veya gelişmiş stillendirme özelliklerine sahip editor widget gibi.

Wx::ListBox

ListBox nesnesi bir liste olarak verilen değerleri göstermek için kullanılır. ListBox nesnesi iki farklı şekilde üretilebilir, tek seçimli ya da çoklu seçimli olarak. Default olan tek seçimli olandır.

ListBox nesnesinin iki önemli olayı vardır. evt_listbox olayı listeden bir eleman seçince veya seçim değiştirilince tetiklenir. evt_listbox_dclick olayı ise listbox'a çift tıklanınca oluşur. Elemanların (seçeneklerin) index numarası sıfırdan başlar. Kaydırma çubukları eğer gerekirse otomatik gösterilir.

listbox.rb

require "wx"

class Örnek < Wx::Frame
  def initialize(*args)
    super(*args)
    init_UI
  end
  def init_UI
    set_size [350, 300]
    set_title "Wx::ListBox"
    centre

    panel = Wx::Panel.new self
    hbox = Wx::BoxSizer.new Wx::HORIZONTAL

    @listbox = Wx::ListBox.new panel
    hbox.add @listbox, 1, Wx::EXPAND | Wx::ALL, 20

    btn_panel = Wx::Panel.new panel
    vbox = Wx::BoxSizer.new Wx::VERTICAL
    new_btn = Wx::Button.new btn_panel, Wx::ID_ANY, 'Yeni', size:[90, 30]
    ren_btn = Wx::Button.new btn_panel, Wx::ID_ANY, 'Değiştir', size:[90, 30]
    del_btn = Wx::Button.new btn_panel, Wx::ID_ANY, 'Sil', size:[90, 30]
    clr_btn = Wx::Button.new btn_panel, Wx::ID_ANY, 'Temizle', size:[90, 30]

    evt_button new_btn, :new_item
    evt_button ren_btn, :on_rename
    evt_button del_btn, :on_delete
    evt_button clr_btn, :on_clear
    evt_listbox_dclick @listbox, :on_rename

    vbox.add 0, 20
    vbox.add new_btn
    vbox.add ren_btn, 0, Wx::TOP, 5
    vbox.add del_btn, 0, Wx::TOP, 5
    vbox.add clr_btn, 0, Wx::TOP, 5

    btn_panel.sizer = vbox
    hbox.add btn_panel, 1, Wx::EXPAND | Wx::RIGHT, 20
    panel.sizer = hbox
  end
  def new_item(e)
    text = Wx.get_text_from_user 'Yeni eleman değeri giriniz',
     'Yeni Eleman Diyaloğu'

    unless text == ""
      @listbox.append text
    end
  end
  def on_rename(e)
    sel = @listbox.selection
    text = @listbox.string sel
    renamed = Wx.get_text_from_user 'Eleman yeni değeri giriniz',
        'Değiştirme Diyaloğu', text

    if renamed != ''
      @listbox.delete sel
      item_id = @listbox.insert renamed, sel
      @listbox.selection = item_id
    end
  end
  def on_delete(e)
    sel = @listbox.selection
    if sel != -1
      @listbox.delete sel
    end
  end
  def on_clear(e)
    @listbox.clear
  end
end

Wx::App.run {
  Örnek.new(nil).show
}

Örnekte bir ListBox nesnesine yeni eleman eklenmesi, değiştirilmesi, silinmesi gösteriliyor.

    @listbox = Wx::ListBox.new panel
    hbox.add @listbox, 1, Wx::EXPAND | Wx::ALL, 20

ListBox nesnesi yatay boyutlandırıcıda dikey olarak yayılmış, her tarafında 20 piksel boşluk olarak yerleştiriliyor.

    evt_listbox_dclick @listbox, :on_rename

LisBox elemanına çift tıklanınca da "Değiştir" butonu ile aynı metod çağrılıp değer değiştirme diyaloğu açılıyor.

  def new_item(e)
    text = Wx.get_text_from_user 'Yeni eleman değeri giriniz',
     'Yeni Eleman Diyaloğu'

    unless text == ""
      @listbox.append text
    end
  end

@listbox.append text ile listeye yeni satır ekleniyor. Wx.get_text_from_user sınıf metodu birçok hazır Wx diyaloğundan biri.

  def on_rename(e)
    sel = @listbox.selection
    text = @listbox.string sel
    renamed = Wx.get_text_from_user 'Eleman yeni değeri giriniz',
        'Değiştirme Diyaloğu', text

    if renamed != ''
      @listbox.delete sel
      item_id = @listbox.insert renamed, sel
      @listbox.selection = item_id
    end
  end

En karmaşık olan metod on_rename metodu. Önce @listbox.selection ile listeden seçili değerin index değerini alıyoruz. Eğer açılan diyalogdan bir değer girilirse önce eskisi silinip , sonra yeni değer @listbox.insert metodu ile aynı noktaya enjekte ediliyor.

  def on_delete(e)
    sel = @listbox.selection
    if sel != -1
      @listbox.delete sel
    end
  end

Kod gösteriyor ki değer seçilmemişse selection değeri -1 geliyor ve delete metodu verilen index'teki değeri siliyor.

Wx::HTML::HtmlWindow

Bu widget HTML sayfaları gösterir. Tam teşekküllü bir tarayıcı değildir.

Örneğin aşağıdaki program bazı temel istatistikleri verir.

page.html

<!DOCTYPE html>
<html>
<body bgcolor="#8e8e95">
  <table cellspacing="5" border="0" width="250">
    <tr width="200" align="left">
    <td bgcolor="#e7e7e7">&nbsp;&nbsp;En büyük</td>
    <td bgcolor="#aaaaaa">&nbsp;&nbsp;<b>9000</b></td>
    </tr>
    <tr align="left">
    <td bgcolor="#e7e7e7">&nbsp;&nbsp;Ortalama</td>
    <td bgcolor="#aaaaaa">&nbsp;&nbsp;<b>6076</b></td>
    </tr>
    <tr align="left">
    <td bgcolor="#e7e7e7">&nbsp;&nbsp;En küçük</td>
    <td bgcolor="#aaaaaa">&nbsp;&nbsp;<b>3800</b></td>
    </tr>
    <tr align="left">
    <td bgcolor="#e7e7e7">&nbsp;&nbsp;Ortanca</td>
    <td bgcolor="#aaaaaa">&nbsp;&nbsp;<b>6000</b></td>
    </tr>
    <tr align="left">
    <td bgcolor="#e7e7e7">&nbsp;&nbsp;Standart Sapma</td>
    <td bgcolor="#aaaaaa">&nbsp;&nbsp;<b>6076</b></td>
    </tr>
  </table>
</body>
</html>

Bu gösterilecek olan HTML sayfa ve kodu.

htmlwin.rb

require "wx"

class Örnek < Wx::Frame
  def initialize(*args)
    super(*args)
    init_UI
  end
  def init_UI
    set_size [350, 300]
    set_title "Temel İstatistikler"
    centre

    panel = Wx::Panel.new self
    hbox = Wx::BoxSizer.new Wx::HORIZONTAL
    vbox = Wx::BoxSizer.new Wx::VERTICAL

    htmlwin = Wx::HTML::HtmlWindow.new panel, Wx::ID_ANY, style: Wx::NO_BORDER
    htmlwin.set_standard_fonts
    htmlwin.load_file "page.html"

    vbox.add -1, 10, 0
    vbox.add htmlwin, 1, Wx::EXPAND | Wx::ALL, 9

    btn_ok = Wx::Button.new panel, Wx::ID_ANY, 'Ok'

    evt_button(btn_ok) { close }

    hbox.add 100, -1, 1, Wx::EXPAND
    hbox.add btn_ok, 0, Wx::TOP | Wx::BOTTOM | Wx::RIGHT, 10
    vbox.add hbox, 0, Wx::EXPAND

    panel.sizer = vbox
  end
end

Wx::App.run {
  Örnek.new(nil).show
}

Programı çalıştırınca Türkçe karakterlerin çıkmadığını gördüm. Sadece page.html dosyası kodlamasını notepad++ kullanarak ANSI'ye çevirince düzgün göründü.

Fakat ben ANSI'ye çevirmeden Türkçe karakterleri görmek istiyorum. Bu yüzden işi Ruby'ye bıraktım, dosya okumasını o yapsın.

    #htmlwin.load_file "page.html"
    htmlwin.set_page(File.read("page.html"))

Bu şekilde set_page metoduna içeriği string olarak verebiliyoruz, dosyayı okumayı Wx kütüphanesine değil Ruby'ye yaptırıyoruz.

Help penceresi

Wx::HTML::HtmlWindow nesnesini uygulamamızda yardım penceresi gösterirken de kullanabiliriz. Bağımsız bir pencere kullanabileceğimiz gibi uygulamanın bir parçası olan bir pencere de kullanabiliriz. Aşağıdaki örnek betik ikinci tekniği gösteriyor.

helpwindow.rb

require "wx"

class Örnek < Wx::Frame
  def initialize(*args)
    super(*args)
    init_UI
  end
  def init_UI
    set_size [450, 350]
    set_title "Yardım Penceresi"
    centre

    toolbar = create_tool_bar
    toolbar.add_tool 1, 'Çıkış', Wx::ArtProvider.get_bitmap(Wx::ART_QUIT)
    toolbar.add_tool 2, 'Yardım',Wx::ArtProvider.get_bitmap(Wx::ART_HELP)
    toolbar.realize

    @splitter = Wx::SplitterWindow.new self
    @panel_left = Wx::Panel.new @splitter, Wx::ID_ANY, style: Wx::BORDER_SUNKEN
    @panel_right = Wx::Panel.new @splitter
    vbox2 = Wx::BoxSizer.new Wx::VERTICAL
    header = Wx::Panel.new @panel_right, Wx::ID_ANY

    header.background_colour = '#6f6a59'
    header.foreground_colour = 'white'

    hbox = Wx::BoxSizer.new Wx::HORIZONTAL

    st = Wx::StaticText.new header, Wx::ID_ANY, 'Yardım'
    font = st.font
    font.family = Wx::FONTFAMILY_ROMAN
    font.point_size = 11
    st.font = font

    hbox.add st, 1, Wx::TOP | Wx::BOTTOM | Wx::LEFT, 8

    close_btn = Wx::BitmapButton.new header, Wx::ID_ANY,
        Wx::ArtProvider.get_bitmap(Wx::ART_CLOSE), style: Wx::NO_BORDER
    close_btn.background_colour = '#6f6a59'

    hbox.add close_btn, 0, Wx::TOP | Wx::BOTTOM, 8
    header.sizer = hbox

    vbox2.add header, 0, Wx::EXPAND

    @help_win = Wx::HTML::HtmlWindow.new @panel_right, style:Wx::NO_BORDER
    @help_win.set_page(File.read("help.html"))

    vbox2.add @help_win, 1, Wx::EXPAND

    @panel_right.sizer = vbox2
    @panel_left.set_focus

    @splitter.split_vertically @panel_left, @panel_right
    @splitter.unsplit

    evt_button close_btn, :close_help
    evt_tool(1) { close }
    evt_tool 2, :on_help

    @panel_left.evt_key_down { |e| on_key_pressed e }

    evt_html_link_clicked @help_win, :link_clicked

    create_status_bar
  end
  def close_help(e)
    @splitter.unsplit
    @panel_left.set_focus
  end
  def on_help(e)
    @splitter.split_vertically @panel_left, @panel_right
    @panel_left.set_focus
  end
  def on_key_pressed(e)
    keycode = e.key_code
    #p keycode

    if keycode == Wx::KeyCode::K_F1
      @splitter.split_vertically @panel_left, @panel_right
      @panel_left.set_focus
    end
  end
  def link_clicked(e)
    link = e.link_info.href
    if link.start_with? "http"
      p "dış link"
      system "start #{link}"
    else
      @help_win.load_page link
    end
  end
end

Wx::App.run {
  Örnek.new(nil).show
}

ve help.html

<!DOCTYPE html>
<html>

<body bgcolor="#ababab">
<h4>İçindekiler</h4>

<ul>
<li><a href="#temel">Uygulama Temelleri</a></li>
<li><a href="#gelişmiş">Gelişmiş Özellikler</a></li>
<li><a href="#sabitler">Kullanılan sabitler</a></li>
<li><a href="#info">Nasıl Yardım Alınır</a></li>
</ul>

<p>
<a name="temel">
<h6>Uygulama Temelleri</h6>
Uygulamamız güzel bir yugulamadır. Her işe yarar.
Birçok özelliği vardır.
</a>
</p>

<p>
<a name="gelişmiş">
<h6>Gelişmiş Özellikler</h6>
Birçok gelişmiş özelliklerden en önemlileri şunlardır:
<ul>
  <li>Veri tabanı</li>
  <li>PNG export</li>
  <li>xml import</li>
</ul>
</a>
</p>

<p>
<a name="sabitler">
<h6>Kullanılan sabitler</h6>
Wx::ART_QUIT , Wx::ART_HELP , Wx::ART_CLOSE
</a>
</p>

<p>
<a name="info">
<h6>Nasıl Yardım Alınır</h6>
Blog <a href="https://ujk-ujk.blogspot.com/2025/03/wxruby3-ile-masaustu-
uygulama_22.html" target="_blank">
  sayfasında</a> yorum yaparak yardım alabilirsiniz.

</a>
</p>

</body>
</html>

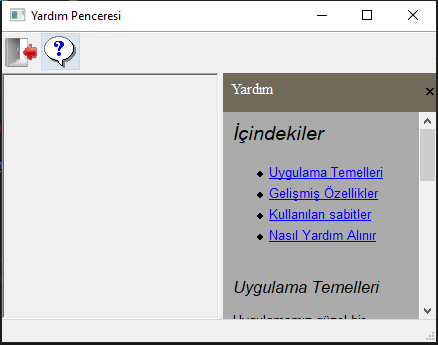

Yardım penceresi başlangıçta gizli. Pencereyi araç kutusunda butona tıklayarak ya da F1 tuşuna basarak açabiliriz. Yardım penceresini kapatmak için sağ üstteki kapatma düğmesine tıklayabiliriz.

    @splitter.split_vertically @panel_left, @panel_right
    @splitter.unsplit

Bir Splitter nesnesi içeriğinde solda ve sağda olmak üzere 2 panel yerleştiriyoruz. Sağdaki panelde yardım penceresi içeriğimiz var. unsplit metodu ile sadece soldaki panel kalıyor.

    close_btn = Wx::BitmapButton.new header, Wx::ID_ANY,
        Wx::ArtProvider.get_bitmap(Wx::ART_CLOSE), style: Wx::NO_BORDER
    close_btn.background_colour = '#6f6a59'

Yardım penceresi bir HtmlWindow nesnesi ve üst köşesinde bir kapatma butonu var , görselini Wx standart görsellerinden seçtik.

    @help_win = Wx::HTML::HtmlWindow.new @panel_right, style:Wx::NO_BORDER
    @help_win.set_page(File.read("help.html"))

Yardım penceresi içeriğini help.html dosyasından okuyoruz. Önceki örnekte de gördüğümüz gibi , Türkçe karakter sorunu yaşamamak için dosyayı Ruby File.read metoduna okutup set_page metodu ile HtmlWindow nesnesine koyuyoruz.

  @panel_left.evt_key_down { |e| on_key_pressed e }

Fokus sol paneldeyken klavyeden tuş basılırsa on_key_pressed olay metoduna gidiyoruz, orada da F1 tuşuna basılmışsa yardım penceresinin görünmesini sağlıyoruz. evt_key_down olay metodu bir widget nesnesine bağlı çalıştığı için olay metodu yönlendirmesi blok içinde bu gösterildiği şekilde yapılabiliyor.

    evt_html_link_clicked @help_win, :link_clicked

.....

  def link_clicked(e)
    link = e.link_info.href
    if link.start_with? "http"
      p "dış link"
      system "start #{link}"
    else
      @help_win.load_page link
    end
  end

Eğer yardım penceresinde bir link tıklandıysa ve harici bir adrese link ise system "start #{link}" satırı ile bağlantıyı sistemin default tarayıcısında açtırıyoruz. Aslında kullanılan sisteme göre bu satır değişik oluyor. Bu örnek Windows sistemine göre yazılmış.

      if RbConfig::CONFIG['host_os'] =~ /mswin|mingw|cygwin/
        system "start #{link}"
      elsif RbConfig::CONFIG['host_os'] =~ /darwin/
        system "open #{link}"
      elsif RbConfig::CONFIG['host_os'] =~ /linux|bsd/
        system "xdg-open #{link}"
      end

Şeklinde yazılması daha doğruymuş.

Wx::ListCtrl

ListCtrl elemanlar listesinin grafiksel gösterimi için kullanılır. ListBox sadece bir sütun halinde elemanları gösterirken ListCtrl bir'den fazla sütun gösterebilir. Örneğin dosya yöneticisi dizinler ve içlerindeki dosyaları ListCtrl kullanarak gösterebilir.

Bir ListCtrl 3 değişik formatta kullanılabilir. Liste görünümü, rapor görünümü ve ikon görünümü. Bu formatları belirlemek için Wx::LC_REPORT, Wx::LC_LIST ve Wx::LC_ICON stilleri kullanılır.

Wx::ListCtrl stilleri

Wx::LC_LIST
Wx::LC_REPORT
Wx::LC_VIRTUAL
Wx::LC_ICON
Wx::LC_SMALL_ICON
Wx::LC_ALIGN_LEFT
Wx::LC_EDIT_LABELS
Wx::LC_NO_HEADER
Wx::LC_SORT_ASCENDING
Wx::LC_SORT_DESCENDING
Wx::LC_HRULES
Wx::LC_VRULES

Örneğimizde ListCtrl nesnesinin temel özelliklerini kullanıyoruz.

actresses.rb

require "wx"

$data = [['Jessica Alba', 'Pomona', '1981'],
  ['Sigourney Weaver', 'New York', '1949'],
  ['Angelina Jolie', 'los angeles', '1975'],
  ['Natalie Portman', 'Jerusalem', '1981'],
  ['Rachel Weiss', 'London', '1971'],
  ['Scarlett Johansson', 'New York', '1984']]

class Örnek < Wx::Frame
  def initialize(*args)
    super(*args)
    init_UI
  end
  def init_UI
    set_size [350, 200]
    set_title "Aktristler"
    centre

    hbox = Wx::BoxSizer.new Wx::HORIZONTAL
    panel = Wx::Panel.new self

    list = Wx::ListCtrl.new panel, Wx::ID_ANY, style:Wx::LC_REPORT
    list.insert_column 0, 'isim', Wx::LIST_FORMAT_LEFT, 130
    list.insert_column 1, 'yer', Wx::LIST_FORMAT_LEFT, 90
    list.insert_column 2, 'yıl', Wx::LIST_FORMAT_RIGHT, 90

    idx = 0

    $data.each do |i|
        list.insert_item idx, i[0]
        list.set_item idx, 1, i[1]
        list.set_item idx, 2, i[2]
        idx += 1
    end

    hbox.add list, 1, Wx::EXPAND
    panel.sizer = hbox
  end
end

Wx::App.run {
  Örnek.new(nil).show
}

Kodumuz aktristlerin bir listesini ListCtrl içinde gösteriyor.

    list = Wx::ListCtrl.new panel, Wx::ID_ANY, style:Wx::LC_REPORT

ListCtrl nesnemizi rapor formatında üretiyoruz.

    list.insert_column 0, 'isim', Wx::LIST_FORMAT_LEFT, 130
    list.insert_column 1, 'yer', Wx::LIST_FORMAT_LEFT, 90
    list.insert_column 2, 'yıl', Wx::LIST_FORMAT_RIGHT, 90

3 sütunumuzun başlıkları, stilleri ve genişlikleri.

    idx = 0

    $data.each do |i|
        list.insert_item idx, i[0]
        list.set_item idx, 1, i[1]
        list.set_item idx, 2, i[2]
        idx += 1
    end

ListCtrl listesine değerleri iki metodla giriyoruz. Her satırın başında insert_item ile ilk hücre içeriğini yerleştiriyoruz. Daha sonra set_item ile diğer sütunlardaki hücre değerlerini giriyoruz.

Drag - Drop

Masaüstü uygulamalarda drag-and-drop bir nesneyi mouse ile tutup çekerek başka bir konuma bırakmayı ifade ediyor. Bu sürükle-bırak eylemleri karmaşık işleri görsel olarak yapabilme imkanı sunar.

Sürükle-bırak eyleminde bir veriyi bir kaynak verisinden çekip bir hedef veri içine bırakıyoruz. O zaman ihtiyacımız olan şeyler.

Bir veri
Bir veri kaynağı
Bir veri hedefi

Wx kütüphanesinde tanımlı iki veri hedefi var: Wx::TextDropTarget ve Wx::FileDropTarget.

Wx::TextDropTarget

TextDropTarget nesnesi ön tanımlı bir text verisi bırakma hedefi.

dragdrop_text.rb

require "wx"

class MyTextDropTarget < Wx::TextDropTarget

  def initialize(object)
    super()   # parantezler mecbur
    @object = object
  end

  def on_drop_text(x, y, data)
    @object.insert_item 0, data
    return true
  end

end

class Örnek < Wx::Frame
  def initialize(*args)
    super(*args)
    init_UI
  end
  def init_UI
    set_size [400, 400]
    set_title "Text sürükle-bırak"
    centre

    splitter1 = Wx::SplitterWindow.new self, style: Wx::SP_3D
    splitter2 = Wx::SplitterWindow.new splitter1, style: Wx::SP_3D

    home_dir = Dir.home

    @dir_wid = Wx::GenericDirCtrl.new splitter1, dir: home_dir,
                style: Wx::DIRCTRL_DIR_ONLY

    @lc1 = Wx::ListCtrl.new splitter2, style: Wx::LC_LIST
    @lc2 = Wx::ListCtrl.new splitter2, style: Wx::LC_LIST

    dt = MyTextDropTarget.new @lc2
    @lc2.drop_target = dt

    evt_list_begin_drag @lc1, :on_drag_init

    tree = @dir_wid.tree_ctrl

    splitter2.split_horizontally @lc1, @lc2, 150
    splitter1.split_vertically @dir_wid, splitter2, 200

    evt_tree_sel_changed tree, :on_select

    on_select 0
  end

  def on_drag_init(e)
    text = @lc1.get_item_text e.index
    tdo = Wx::TextDataObject.new text
    tds = Wx::DropSource.new @lc1

    tds.data = tdo
    tds.do_drag_drop
  end

  def on_select(e)
    list = Dir.children(@dir_wid.path)

    @lc1.clear_all
    @lc2.clear_all

    list.each do |item|
      unless item.start_with? '.'
        @lc1.insert_item 0, item
      end
    end
  end
end

Wx::App.run {
  Örnek.new(nil).show
}

Örnekte bir dosya sistemini Wx::GenericDirCtrl nesnesi ile gösteriyoruz. Seçilen dizin içeriği sağ üstteki listede gösterilir. Dosya ve dizin isimleri sürüklenerek sağ alttaki listeye bırakılabilir.

  def on_drop_text(x, y, data)
    @object.insert_item 0, data
    return true
  end

Wx::TextDropTarget nesnesine bir şey sürüklenip bırakılınca ne yapılacağını belirtmek için on_drop_text metodu üzerine yazılır. Burada da @object bir ListCtrl nesnesi ve sürüklenip bırakılan text insert_item metodu ile listeye ekleniyor.

    dt = MyTextDropTarget.new @lc2
    @lc2.drop_target = dt

Bir bırakma hedefi belirleniyor ve bu hedef drop_target= (ya da set_drop_target) metodu ile sağ alt ListCtrl nesnesi yapılıyor.

    evt_list_begin_drag @lc1, :on_drag_init

Sürükleme işlemi @lc1 nesnesinde başladığında on_drag_init olay işleme metodu çağrılıyor.

  def on_drag_init(e)
    text = @lc1.get_item_text e.index
    tdo = Wx::TextDataObject.new text
    tds = Wx::DropSource.new @lc1
....

Sürükleme başladığında tutulmakta olan yazıyı içeren Wx::TextDataObject nesnesi oluşturuyoruz. Bırakma kaynağı olarak @lc1 listesini belirliyoruz.

    tds.data = tdo
    tds.do_drag_drop

Bırakma kaynağı data değeri olarak sürüklenmekte olan text'i belirtiyoruz ve do_drag_drop ile sürükle-bırak eylemini başlatıyoruz. Yani verimiz tdo , veri kaynağımız tds, veri hedefimiz dt nesneleri olarak bir sürükle-bırak tasarlıyoruz.

Wx::FileDropTarget

FileDropTarget bir dosya yöneticisinden sürüklenen dosyaları bırakmak için kullanılan bir nesne.

dragdrop_file.rb

require "wx"

class FileDrop < Wx::FileDropTarget
  def initialize(window)
    super()   # parantezler mecbur
    @window = window
  end

  def on_drop_files(x, y, filenames)
    for name in filenames
      @window.write_text File.read(name)
    end
    return true
  end
end

class Örnek < Wx::Frame
  def initialize(*args)
    super(*args)
    init_UI
  end
  def init_UI
    set_size [400, 400]
    set_title "Dosya sürükle-bırak"
    centre

    text = Wx::TextCtrl.new self, style: Wx::TE_MULTILINE
    dt = FileDrop.new text

    text.set_drop_target dt
  end
end

Wx::App.run {
  Örnek.new(nil).show
}

Uygulama penceresine Wiindows gezgininden bir dosyayı sürüklersek dosya içeriğini TextCtrl nesnesi içeriğine ekler.

  def on_drop_files(x, y, filenames)
    for name in filenames
....

Bir kerede bir'den fazla dosya sürükleyebilirsiniz.

      @window.write_text File.read(name)

Text dosyası içeriği okunup uygulamaızın penceresine yazılır.

    text = Wx::TextCtrl.new self, style: Wx::TE_MULTILINE
    dt = FileDrop.new text

    text.set_drop_target dt

TextCtrl nesnemiz sürükle-bırak hedefi.

WxRuby Grafikleri

Eğlenceli bir konuya geldik. Başarılı olursak güzel grafik çizimleri yapacağız. GDI (Graphics Device Interface) grafikler çalışmak için bir arabirim. Monitör, printer veya bir dosya gibi grafik nesneleri ile etkileşimi sağlar. GDI yardımıyla yazılımcı bir monitör ya da printer'da verilerini donanımdan bağımsız gösterebilir. Yazılımcı tarafından bakılırsa GDI grafiklerle çalışabileceği bir kısım sınıftan ibarettir. GDI'da 2D vektör grafikler, image ve font'lar vardır.

Çizim yapabilmek için bir device context (DC) nesnesi üretmemiz gerekir. WxRuby'de bu bir Wx::DC nesnesi. Ancak çizimlerimiz için Wx::DC nesnesi kullanmayız, kullanacağımız çıktı cihazına göre türetilmiş alt sınıflarından birini kullanırız.

Wx::BufferedDC
Wx::BufferedPaintDC
Wx::PostScriptDC
Wx::MemoryDC
Wx::PrinterDC
Wx::ScreenDC
Wx::ClientDC
Wx::PaintDC
Wx::WindowDC

Wx::ScreenDC nesnesi ekranda herhangi bir yere çizim yapabilir. Wx::WindowDC tüm pencere geneline çizim yapar (sadece Windows'ta). Wx::ClientDC pencerenin kullanım alanına çizim yapar (title ve border hariç alan). Wx::PaintDC de kullanım alanına çizer ama PaintDC ile Wx::PaintEvent'den çizim yapılabilir (olay işleyici içinde) ClientDC tam tersi. Wx::MemoryDC ile bitmap olarak çizim yapılır. Wx::PostScriptDC ile PostScript dosyalarına çizim yapılır. Wx::PrinterDC ile printer'a çizim yapılır (sadece Windows'ta).

Basit bir çizgi çizmek

İlk örneğimizde pencere kullanım alanına bir çizgi çizeceğiz. draw_line(x1, y1, x2, y2) metodunu kullanacağız.

draw_line.rb

require "wx"

class Örnek < Wx::Frame
  def initialize(*args)
    super(*args)
    init_UI
  end
  def init_UI
    set_size [300, 200]
    set_title "DrawLine"
    centre

    tmr = Wx::Timer.new self
    tmr.start_once(2000)
    evt_timer tmr, :draw_line

  end
  def draw_line(e)
    Wx::ClientDC.draw_on self do |dc|
      dc.draw_line 50, 60, 190, 60
    end
  end
end

Wx::App.run {
  Örnek.new(nil).show
}

Pencere kullanım alanında program başladıktan 2 saniye sonra yatay bir çizgi çiziliyor.

    tmr = Wx::Timer.new self
    tmr.start_once(2000)
    evt_timer tmr, :draw_line

Bir Wx::Timer nesnesini 2000 milisaniye sonra bir kereliğine tetiklenecek şekilde ayarlıyoruz. Zamanlayıcı dolunca draw_line olay işleme metodumuzu çağırıyoruz. Metod adının çizim yapan DC metoduyla benzerliği sadece tesadüf.

  def draw_line(e)
    Wx::ClientDC.draw_on self do |dc|
      dc.draw_line 50, 60, 190, 60
    end
  end

Bu yapıyı ClientDC dokümanından öğrendim. ClientDC nesnesinin çizimi yapacağı yer self, yani penceremizin kendisi. Blok içinde dc değişkeninde çizim metodlarını çağırabiliriz. Sol kenardan 50 piksel , yukarı kenardan 60 piksel içerden başlayarak soldan 190, yukarıdan 60 içeriye kadar çizgi çiziliyor, yani yatay bir çizgi.

Şunu belirtelim, pencere boyutlarını çizgiyi örtecek kadar küçültürsek çizgi kaybolur. Pencere boyutu değiştirilince özellikle büyütürken yeni açılan yerler tekrar boyanır. Minimize maksimize edince , üzerine başka pencere gelince vs. Bu yok olma sorununu çözmek için her seferinde çizgiyi yeniden çizmemiz gerekir, bu amaçla Wx::PaintEvent nesnesi kullanılabilir.

draw_line2.rb

require "wx"

class Örnek < Wx::Frame
  def initialize(*args)
    super(*args)
    init_UI
  end
  def init_UI
    set_size [300, 200]
    set_title "DrawLine 2"
    centre

    evt_paint :draw_line
  end
  def draw_line(e)
    self.paint do |dc|
      dc.draw_line 50, 60, 190, 60
    end
  end
end

Wx::App.run {
  Örnek.new(nil).show
}

Aynı çizgiyi çiziyoruz ama bu sefer pencere yeniden boyanınca.

    evt_paint :draw_line

Pencerenin yeniden boyanması olayını draw_line metodumuza bağlıyoruz.

  def draw_line(e)
    self.paint do |dc|
      dc.draw_line 50, 60, 190, 60
    end
  end

Bu sefer çizimi yapmak için PaintDC kullanıyoruz.

Bilgisayar grafikleri

İki çeşit grafik çizme tekniği vardır: vektör ve raster grafikler. Raster grafikler resimleri piksellerden oluşturur. Vektör grafikler geometrik grafik nesnelerini kullanırlar, örneğin noktalar, çizgiler, eğriler, çokgenler vs. ile resmi oluştururlar. Bu geometrik temel şekiller matematik hesaplarla çizilir.

Her iki tip bilgisayar grafiğinin de avantaj ve dezavantajları vardır. Vektör grafiğin, rastere göre üstünlükleri:

Küçük hafıza işgal ederler
Sınırsız zoom yapılabilir
Kaydırma , boyut değiştirme, renk değiştirme ve döndürme resim kalitesini değiştirmez

Temel şekiller

Aşağıdakiler temel şekillerden bazıları

Noktalar
Çizgiler
Çoklu çizgiler
Çokgenler
Daireler
Elipsler
Eğriler

DC öznitelikleri

Device context nesnelerinin bağlı özellikleri var. Örneğin pen ya da font gibi. Wx::Brush alanları renklendirmek için kullanılan bir araç. Şekillerin içlerinin boyamak için kullanılırlar. Bir rengi ve bir stili vardır. Wx::Pen şekillerin kenar çizgilerini belirler. Rengi, genişliği ve stili vardır. Wx::Font yazıların görünüşünü belirler.

Temel elemanlar

Aşağıdaki satırlarda çeşitli nesneleri göreceğiz,

Colour

Colour kırmızı, yeşil, mavi (RGB) renklerin parlaklık değerlerinin birleştirilmesiyle oluşan bir renktir. Geçerli parlaklık değeri 0-255 arasında olur. Renk belirlemenin 4 değişik yolu vardır. Bir Wx::Colour nesnesi oluştururuz ve oluştururken RGB değerini veririz. Bu değeri girmenin 4 yöntemi vardır,

Wx::Colour.new 0, 0, 255
Wx::Colour.new "blue"
Wx::Colour.new "#0000FF"
Wx::Colour.new Wx::BLUE

Hazır tanımlı birçok renk adı var.

AQUAMARINE	BLACK	BLUE	BLUE VIOLET	BROWN	CADET BLUE
CORAL	CORNFLOWER BLUE	CYAN	DARK GREY	DARK GREEN	DARK OLIVE GREEN
DARK ORCHID	DARK SLATE BLUE	DARK SLATE GREY	DARK TURQUOISE	DIM GREY	FIREBRICK
FOREST GREEN	GOLD	GOLDENROD	GREEN	GREEN YELLOW	INDIAN RED
KHAKI	LIGHT BLUE	LIGHT GREY	LIGHT STEEL BLUE	LIME GREEN	MAGENTA
MAROON	MEDIUM AQUAMARINE	MEDIUM BLUE	MEDIUM ORCHID	MEDIUM SEA GREEN	MEDIUM SLATE BLUE
MEDIUM SPRING GREEN	MEDIUM TURQUOISE	MEDIUM VIOLET RED	MIDNIGHT BLUE	NAVY	ORANGE
ORANGE RED	ORCHID	PALE GREEN	PINK	PLUM	PURPLE
RED	SALMON	SEA GREEN	SIENNA	SKY BLUE	SLATE BLUE
SPRING GREEN	STEEL BLUE	TAN	THISTLE	TURQUOISE	VIOLET
WHEAT	WHITE	YELLOW	YELLOW GREEN

Aşağıdaki örnek bazı renkleri kullanıyor.

colours.rb

require "wx"

class Örnek < Wx::Frame
  def initialize(*args)
    super(*args)
    init_UI
  end
  def init_UI
    set_size [400, 300]
    set_title "DrawLine 2"
    centre

    evt_paint :on_paint
  end
  def on_paint(e)
    self.paint do |dc|
      dc.pen = Wx::Pen.new '#d4d4d4'

      dc.brush = Wx::Brush.new '#c56c00'
      dc.draw_rectangle 10, 15, 90, 60

      dc.brush = Wx::Brush.new '#1ac500'
      dc.draw_rectangle 130, 15, 90, 60

      dc.brush = Wx::Brush.new '#539e47'
      dc.draw_rectangle 250, 15, 90, 60

      dc.brush = Wx::Brush.new '#004fc5'
      dc.draw_rectangle 10, 105, 90, 60

      dc.brush = Wx::Brush.new '#c50024'
      dc.draw_rectangle 130, 105, 90, 60

      dc.brush = Wx::Brush.new '#9e4757'
      dc.draw_rectangle 250, 105, 90, 60

      dc.brush = Wx::Brush.new '#5f3b00'
      dc.draw_rectangle 10, 195, 90, 60

      dc.brush = Wx::Brush.new '#4c4c4c'
      dc.draw_rectangle 130, 195, 90, 60

      dc.brush = Wx::Brush.new '#785f36'
      dc.draw_rectangle 250, 195, 90, 60
    end
  end
end

Wx::App.run {
  Örnek.new(nil).show
}

9 dikdörtgen çiziyoruz hepsi başka renk

      dc.brush = Wx::Brush.new '#785f36'
      dc.draw_rectangle 250, 195, 90, 60

brush nesnesi rengini hexa desimal formatta veriyoruz. brush değeri şekillerin içinin dolgu rengi. Dikdörtgen çizmek için draw_rectangle metodu kullanılır.

Wx::Pen

Pen nesnesi grafik çiziminin ana elemanlarındandır. Çizgiler , eğriler , dikdörtgenler , elipsler ve dairelerin kenarları onunla çizilir.

Wx::Pen.new colour, width = 1, style = Wx::PenStyle::PENSTYLE_SOLID

Wx::Pen nesnesi üretici metodu 3 parametre değeri alır, renk, genişlik ve stil. Başlıca çizgi stilleri şunlar:

Wx::PENSTYLE_SOLID
Wx::PENSTYLE_DOT
Wx::PENSTYLE_LONG_DASH
Wx::PENSTYLE_SHORT_DASH
Wx::PENSTYLE_DOT_DASH
Wx::PENSTYLE_TRANSPARENT

pens.rb

require "wx"

class Örnek < Wx::Frame
  def initialize(*args)
    super(*args)
    init_UI
  end
  def init_UI
    set_size [400, 300]
    set_title "Wx::Pen"
    centre

    evt_paint :on_paint
  end
  def on_paint(e)
    self.paint do |dc|
      dc.pen = Wx::Pen.new '#4c4c4c', 3, Wx::PENSTYLE_SOLID
      dc.draw_rectangle 10, 15, 90, 60

      dc.pen = Wx::Pen.new '#4c4c4c', 3, Wx::PENSTYLE_DOT
      dc.draw_rectangle 130, 15, 90, 60

      dc.pen = Wx::Pen.new '#4c4c4c', 3, Wx::PENSTYLE_LONG_DASH
      dc.draw_rectangle 250, 15, 90, 60

      dc.pen = Wx::Pen.new '#4c4c4c', 3, Wx::PENSTYLE_SHORT_DASH
      dc.draw_rectangle 10, 105, 90, 60

      dc.pen = Wx::Pen.new '#4c4c4c', 3, Wx::PENSTYLE_DOT_DASH
      dc.draw_rectangle 130, 105, 90, 60

      dc.pen = Wx::Pen.new '#4c4c4c', 3, Wx::PENSTYLE_TRANSPARENT
      dc.draw_rectangle 250, 105, 90, 60
    end
  end
end

Wx::App.run {
  Örnek.new(nil).show
}

Eğer bir brush değeri vermezsek default renkte (beyaz) brush kullanılır. Dikdörtgenlerin kenar çizgileri seçtiğimiz Wx::Pen değeri ile çizilir. Sonuncuda kenar çizgisi yok , çünkü transparent.

Join ve Cap

Bir Pen nesnesinin Join ve Cap adında iki özelliği daha vardır. Join çizgilerin birleştiği yerin şeklini belirler ve set_join (veya join =) metodu ile belirtilir. Değerler şunlar.

Wx::JOIN_MITER
Wx::JOIN_BEVEL
Wx::JOIN_ROUND

JOIN_MITER kullanınca çizgiler tam köşe şeklinde birleşir. JOIN_BEVEL kullanınca köşeye çapraz bir kesik atılır. JOIN_ROUND kullanınca köşeler yuvarlatılmış olur.

Cap çizgi uçlarının nasıl olacağını belirler ve set_cap (veya cap= ) metodu ile ayarlanır . Opsiyonlar

Wx::CAP_ROUND
Wx::CAP_PROJECTING
Wx::CAP_BUTT

CAP_ROUND kullanınca çizgi uçları yuvarlatılmış olur. CAP_PROJECTING ve CAP_BUTT kullanınca çizgi uçları köşeli olur. Aradaki fark, CAP_PROJECTING kullanınca çizgi boyu verilen sınırı çizgi kalınlığının yarısı kadar aşar. CAP_ROUND da kullanınca çizgi boyu aynı şekilde aşma olur.

joins_caps.rb

require "wx"

class Örnek < Wx::Frame
  def initialize(*args)
    super(*args)
    init_UI
  end
  def init_UI
    set_size [400, 300]
    set_title "Join ve Cap"
    centre

    evt_paint :on_paint
  end
  def on_paint(e)
    self.paint do |dc|
      pen = Wx::Pen.new '#4c4c4c', 10, Wx::PENSTYLE_SOLID

      pen.join = Wx::JOIN_MITER
      dc.pen = pen
      dc.draw_rectangle 15, 15, 80, 50

      pen.join = Wx::JOIN_BEVEL
      dc.pen = pen
      dc.draw_rectangle 125, 15, 80, 50

      pen.join = Wx::JOIN_ROUND
      dc.pen = pen
      dc.draw_rectangle 235, 15, 80, 50

      pen.cap = Wx::CAP_BUTT
      dc.pen = pen
      dc.draw_line 30, 150,  150, 150

      pen.cap = Wx::CAP_PROJECTING
      dc.pen = pen
      dc.draw_line 30, 190,  150, 190

      pen.cap = Wx::CAP_ROUND
      dc.pen = pen
      dc.draw_line 30, 230,  150, 230

      pen2 = Wx::Pen.new '#4c4c4c', 1, Wx::PENSTYLE_SOLID
      dc.pen = pen2
      dc.draw_line 30, 130, 30, 250
      dc.draw_line 150, 130, 150, 250
      dc.draw_line 155, 130, 155, 250
    end
  end
end

Wx::App.run {
  Örnek.new(nil).show
}

      pen = Wx::Pen.new '#4c4c4c', 10, Wx::PENSTYLE_SOLID

Join ve Cap özellikleri için çizgi kalınlığımız 1 pikselden fazla olmalı.

      dc.draw_line 150, 130, 150, 250
      dc.draw_line 155, 130, 155, 250

Çizgilerin sonuna denk gelecek aralarına 5 piksel olan iki ince çizgi çiziyoruz ki etkileri görelim.

3. dikdörtgenin köşelerinin yuvarlak olması gerekiyordu, ama olmadı. Sanırım Windows'ta bu işi beceremedi. Ama şöyle yapınca oluyor.

      pen1.set_join Wx::JOIN_ROUND
      pen1.cap = Wx::CAP_BUTT
      dc.pen = pen1
      dc.draw_rectangle 235, 15, 80, 50

Gradyenler

Bilgisayar grafiklerinde gradyen karanlıktan parlağa ya da bir renkten diğerine yumuşak geçişi ifade eder. 2 boyutlu çizim programlarında gradyenler 3 boyutluymuş gibi derinlikler verme amacıyla çok kullanılır.

gradient_fill_linear(rect, initialColour, destColour,

   nDirection = Wx::Direction::RIGHT)

Bu metod rect ile verilen dikdörtgen alanı boyar. Renk initialColour renginden başlar, destColour renginde biter. Rengin değişim yönü nDirection ile belirtilir, default yönü sağa doğrudur.

gradients.rb

require "wx"

class Örnek < Wx::Frame
  def initialize(*args)
    super(*args)
    init_UI
  end
  def init_UI
    set_size [400, 300]
    set_title "Gradients"
    centre

    evt_paint :on_paint
  end
  def on_paint(e)
    self.paint do |dc|
      dc.gradient_fill_linear Wx::Rect.new(20, 20, 180, 40),
        '#ffec00', '#000000', Wx::NORTH
      dc.gradient_fill_linear Wx::Rect.new(20, 80, 180, 40),
        '#ffec00', '#000000', Wx::SOUTH
      dc.gradient_fill_linear Wx::Rect.new(20, 140, 180, 40),
        '#ffec00', '#000000', Wx::EAST
      dc.gradient_fill_linear Wx::Rect.new(20, 200, 180, 40),
        '#ffec00', '#000000', Wx::WEST
      dc.gradient_fill_linear Wx::Rect.new(220, 20, 50, 120),
        '#cccccc', '#222222', Wx::WEST
      dc.gradient_fill_linear Wx::Rect.new(270, 20, 50, 120),
        '#cccccc', '#222222', Wx::EAST
    end
  end
end

Wx::App.run {
  Örnek.new(nil).show
}

Ben parametrede Wx::Rect.new(20, 20, 180, 40) gibi yeni nesne üretme kodlarını sevmiyorum, sanki C++ kod yazıyormuşum gibi geliyor. Bu amaçla gradient_fill_linear metodu tanımlamasına baktım. Metodun kaynak dosyası yerini view source linkini tıklayıp öğrendim ,

# File 'lib/wx/doc/gen/dc.rb', line 698

Bu dosyayı Ruby kurulumumun WxRuby3 gem klasöründe buldum , benim kurulumumda tam olarak C:\Ruby34-x64\lib\ruby\gems\3.4.0\gems\wxruby3-1.5.1\lib\wx\doc\gen\dc.rb dosyası. İlgili satırları buldum.

    # Fill the area specified by rect with a linear gradient, starting
from initialColour and eventually fading to destColour.
    #
    # The nDirection specifies the direction of the colour change,
default is to use initialColour on the left part of the rectangle and
destColour on the right one.
    # @param rect [Wx::Rect]
    # @param initialColour [Wx::Colour,String,Symbol]
    # @param destColour [Wx::Colour,String,Symbol]
    # @param nDirection [Wx::Direction]
    # @return [void]
    def gradient_fill_linear(rect, initialColour, destColour,
nDirection=Wx::Direction::RIGHT) end

Malesef rect parametresinin sadece Wx::Rect nesnesi aldığını yazıyor. Ama renkler sembol değer alıyormuş, hemen denedim.

      dc.gradient_fill_linear Wx::Rect.new(20, 20, 180, 40),
        :red, :pink, Wx::NORTH

İnanır mısınız çalışıyor. İsmi verilen renkleri kullanabiliyoruz. Kaynak koduna bakmak öğrenmek için faydalı demek ki. rect parametresine gelince , bu konuda bir yardımcı kod yazmaya karar verdim. Başından beri takip ediyorsanız Wx::GridBagSizer sınıfı koduna pos ve span değerlerini array olarak girmek amacıyla bir yardımcı kod yazdığım my_wx_helper.rb dosyam vardı, ona ilave yapacağım.

class Wx::GridBagSizer
  wx_add = instance_method :add
  wx_redefine_method :add do |*args|
    if args[1].class == Array && args[1].length == 2
      args[1] = Wx::GBPosition.new args[1][0], args[1][1]
    end
    if args[2].class == Array && args[2].length == 2
      args[2] = Wx::GBSpan.new args[2][0], args[2][1]
    end
    wx_add.bind(self).call(*args)
  end
end

Benzer bir taklayı Wx::DC sınıfındaki gradient_fill_linear metoduna yapacağım.

my_wx_helper.rb

class Wx::GridBagSizer
  wx_add = instance_method :add
  wx_redefine_method :add do |*args|
    if args[1].class == Array && args[1].length == 2
      args[1] = Wx::GBPosition.new args[1][0], args[1][1]
    end
    if args[2].class == Array && args[2].length == 2
      args[2] = Wx::GBSpan.new args[2][0], args[2][1]
    end
    wx_add.bind(self).call(*args)
  end
end

class Wx::DC
  wx_gradient_fill_linear = instance_method :gradient_fill_linear
  wx_redefine_method :gradient_fill_linear do |*args|
    if args[0].class == Array && args[0].length == 4
      args[0] = Wx::Rect.new args[0][0], args[0][1], args[0][2], args[0][3]
    end
    wx_gradient_fill_linear.bind(self).call(*args)
  end
end

Artık kodumuz daha kısa olabilir.

require "wx"
require "./my_wx_helper"
.....
  def on_paint(e)
    self.paint do |dc|
      dc.gradient_fill_linear [20, 20, 180, 40], "Medium Blue", :cyan, Wx::NORTH
      dc.gradient_fill_linear [20, 80, 180, 40], '#ffec00', '#000000', Wx::SOUTH
      dc.gradient_fill_linear [20, 140, 180, 40], '#ffec00', '#000000', Wx::EAST
      dc.gradient_fill_linear [20, 200, 180, 40], '#ffec00', '#000000', Wx::WEST
      dc.gradient_fill_linear [220, 20, 50, 120], '#cccccc', '#222222', Wx::WEST
      dc.gradient_fill_linear [270, 20, 50, 120], '#cccccc', '#222222', Wx::EAST
    end
  end
.....

Wx::Brush

Brush temel elemanlardan biri, şekillerin içlerini boyamak için kullanılır. Olası brush tipleri:

Wx::BRUSHSTYLE_SOLID
Wx::BRUSHSTYLE_STIPPLE
Wx::BRUSHSTYLE_BDIAGONAL_HATCH
Wx::BRUSHSTYLE_CROSSDIAG_HATCH
Wx::BRUSHSTYLE_FDIAGONAL_HATCH
Wx::BRUSHSTYLE_CROSS_HATCH
Wx::BRUSHSTYLE_HORIZONTAL_HATCH
Wx::BRUSHSTYLE_VERTICAL_HATCH
Wx::BRUSHSTYLE_TRANSPARENT

brushes.rb

require "wx"

class Örnek < Wx::Frame
  def initialize(*args)
    super(*args)
    init_UI
  end
  def init_UI
    set_size [400, 300]
    set_title "Brushes"
    centre

    evt_paint :on_paint
  end
  def on_paint(e)
    self.paint do |dc|
      dc.brush = Wx::Brush.new '#4c4c4c', Wx::BRUSHSTYLE_CROSS_HATCH
      dc.draw_rectangle 10, 15, 90, 60

      dc.brush = Wx::Brush.new '#4c4c4c', Wx::BRUSHSTYLE_SOLID
      dc.draw_rectangle 130, 15, 90, 60

      dc.brush = Wx::Brush.new '#4c4c4c', Wx::BRUSHSTYLE_BDIAGONAL_HATCH
      dc.draw_rectangle 250, 15, 90, 60

      dc.brush = Wx::Brush.new '#4c4c4c', Wx::BRUSHSTYLE_CROSSDIAG_HATCH
      dc.draw_rectangle 10, 105, 90, 60

      dc.brush = Wx::Brush.new '#4c4c4c', Wx::BRUSHSTYLE_FDIAGONAL_HATCH
      dc.draw_rectangle 130, 105, 90, 60

      dc.brush = Wx::Brush.new '#4c4c4c', Wx::BRUSHSTYLE_HORIZONTAL_HATCH
      dc.draw_rectangle 250, 105, 90, 60

      dc.brush = Wx::Brush.new '#4c4c4c', Wx::BRUSHSTYLE_VERTICAL_HATCH
      dc.draw_rectangle 10, 195, 90, 60

      dc.brush = Wx::Brush.new '#4c4c4c', Wx::BRUSHSTYLE_TRANSPARENT
      dc.draw_rectangle 130, 195, 90, 60
    end
  end
end

Wx::App.run {
  Örnek.new(nil).show
}

Bu örnekte 8 değişik brush tipi kullanılıyor.

Kandi paternimiz

Ön tanımlı paternleri kullanmak zorunda değiliz, kendi paternimizi tanımlayabiliriz.

custom_patterns.rb

require "wx"

class Örnek < Wx::Frame
  def initialize(*args)
    super(*args)
    init_UI
  end
  def init_UI
    set_size [400, 150]
    set_title "Kendi Paternimiz"
    centre

    evt_paint :on_paint
  end
  def on_paint(e)
    self.paint do |dc|
      dc.pen = Wx::Pen.new '#C7C3C3'

      brush1 = Wx::Brush.new(Wx::Bitmap.new('bardejov.jpg'))
      dc.brush = brush1
      dc.draw_rectangle 10, 15, 90, 60

      brush2 = Wx::Brush.new(Wx::Bitmap.new('mincol.jpg'))
      dc.brush = brush2
      dc.draw_rectangle 130, 15, 90, 60

      brush3 = Wx::Brush.new(Wx::Bitmap.new('patern.png'))
      dc.brush = brush3
      dc.draw_rectangle 250, 15, 90, 60
    end
  end
end

Wx::App.run {
  Örnek.new(nil).show
}

Resimleri patern olarak kullanabiliriz.

      brush3 = Wx::Brush.new(Wx::Bitmap.new('patern.png'))
      dc.brush = brush3
      dc.draw_rectangle 250, 15, 90, 60

Son resimdeki küçük bir resim dosyası ve alanı doldurana kadar tekrarlanarak çoğaltılıyor.

draw_point metodu

En basit grafik nesnesi bir noktadır.

draw_point(x, y)

Bu metod x, y koordinatına bir nokta çizer.

points.rb

require "wx"

class Örnek < Wx::Frame
  def initialize(*args)
    super(*args)
    init_UI
  end
  def init_UI
    set_size [250, 150]
    set_title "Noktalar"
    centre

    evt_paint :on_paint
  end
  def on_paint(e)
    self.paint do |dc|
      dc.pen = Wx::Pen.new :red

      1000.times do
        w, h = size
        x = rand(1...w)
        y = rand(1...h)
        dc.draw_point x, y
      end
    end
  end
end

Wx::App.run {
  Örnek.new(nil).show
}

Bir tek noktayı görmek zor , bu yüzden 1000 tane çiziyoruz.

      dc.pen = Wx::Pen.new :red

Noktalarımız kırmızı renkte olacak

        w, h = size
        x = rand(1...w)
        y = rand(1...h)

Pencere genişlik ve yüksekliğini w ve h değişkenlerine alıyoruz, sonra da bu alan içinde rastgele bir koordinat belirliyoruz.

Şekiller

Şekiller daha gelişmiş grafik nesneler, örneğimizde çeşitli şekiller çiziyoruz.

shapes.rb

require "wx"

class Örnek < Wx::Frame
  def initialize(*args)
    super(*args)
    init_UI
  end
  def init_UI
    set_size [380, 320]
    set_title "Şekiller"
    centre

    evt_paint :on_paint
  end
  def on_paint(e)
    self.paint do |dc|
      dc.pen = Wx::Pen.new "#777"
      dc.brush = Wx::Brush.new "#777"

      dc.draw_ellipse 20, 20, 90, 60
        # x, y, width, height
      dc.draw_rounded_rectangle 130, 20, 90, 60, 10
        # x, y, width, height, radius
      dc.draw_arc 240, 40, 340, 40, 290, 20
        # xStart, yStart, xEnd, yEnd, xcenter, ycenter

      dc.draw_rectangle 20, 120, 80, 50
        # x, y, width, height
      dc.draw_polygon [[130, 140], [180, 170], [180, 140], [220, 110], [140, 100]]
        # points_arrays, xoffset, yoffset, fill_style
      dc.draw_spline [[240, 170], [280, 170], [285, 110], [325, 110]]
        # points_arrays

      dc.draw_lines [[20, 260], [100, 260], [20, 210], [100, 210]]
        # points_arrays, xoffset, yoffset
      dc.draw_circle 170, 230, 35
        # x, y, radius
      dc.draw_rectangle 250, 200, 60, 60
    end
  end
end

Wx::App.run {
  Örnek.new(nil).show
}

Bölgeler

Device context region adı verilen parçalara bölünebilir. Bir bölge dikdörtgen ya da daire gibi bir şekil olabilir. Union, Intersect, Substract ve Xor işlemleri ile karmaşık bölgeler oluşturabiliriz. Bölgeler çevreleme , doldurma ve kırpma işlerinde kullanılabilir.

Bölgeleri üç şekilde oluştururuz. En kolayı dik dörtgen bir bölge oluşturmaktır. Diğer bölgeler noktalardan ve bitmap resimlerden oluşturulabilir.

Bölgelere girmeden önce küçük bir örnek oluşturacağız. Bu kısmı kolay anlaşılabilir parçalara ayıracağız. Okul matematiğimizi tekrar gözden geçirmek gerekebilir, burada güzel bir makale var.

lines.rb

require "wx"

class Örnek < Wx::Frame
  def initialize(*args)
    super(*args)
    init_UI
  end
  def init_UI
    set_size [400, 250]
    set_title "Çizgiler"
    centre

    evt_paint :on_paint
  end
  def on_paint(e)
    self.paint do |dc|
      size_x, size_y = get_client_size
      dc.set_device_origin size_x/2, size_y/2

      radius = Math.hypot size_x/2, size_y/2
      angle = 0

      while (angle < 2 * Math::PI) do
        x = radius * Math.cos(angle)
        y = radius * Math.sin(angle)
        dc.draw_line [0, 0], [x, y]
        angle = angle + 2 * Math::PI / 360
      end
    end
  end
end

Wx::App.run {
  Örnek.new(nil).show
}

Örneğimizde 1 derece aralıklı 360 tane çizgiyi tüm pencereye dolduruyoruz.

include Math

Math modülünü dahil ederek PI sabitinin , sin, cos ve hypot metodlarının başına sürekli Math:: yazmaktan kurtulabiliriz.

      dc.set_device_origin size_x/2, size_y/2

Alanın koordinat merkezini sol üst köşeden pencere ortasına alıyoruz.

      radius = hypot size_x/2, size_y/2

En uzun çizgi boyu olarak köşeye olan uzaklığı hipotenüs hesabı ile buluyoruz.

        x = radius * cos(angle)
        y = radius * sin(angle)

Çizginin bir ucu merkezde olacak diğer ucu da sinüs ve kosinüs ile açıya göre hesaplanan noktalarda.

Kırpmak

Kırpma sayesinde çizim alanını belli bir bölgeye sınırlarız. Çizim alanını kırpmak için set_clipping_region (veya clipping_region = ) metodunu kullanırız.

Aşağıdaki örnekte bir önceki örneğimizi kırpma sayesinde geliştiriyoruz.

region.rb

require "wx"
include Math

class Örnek < Wx::Frame
  def initialize(*args)
    super(*args)
    init_UI
  end
  def init_UI
    set_size [400, 250]
    set_title "Region"
    centre

    evt_paint :on_paint
  end
  def on_paint(e)
    self.paint do |dc|
      size_x, size_y = get_client_size
      dc.set_device_origin size_x/2, size_y/2

      region = Wx::Region.new [10, 130], [130, 10]
      dc.device_clipping_region = region

      radius = hypot size_x/2, size_y/2
      angle = 0

      while (angle < 2 * PI) do
        x = radius * cos(angle)
        y = radius * sin(angle)
        dc.draw_line [0, 0], [x, y]
        angle = angle + 2 * PI / 360
      end

      dc.destroy_clipping_region
    end
  end
end

Wx::App.run {
  Örnek.new(nil).show
}

Yine aynı çizgileri çiziyoruz ama bu sefer pencerenin belli bir kısmında çizim gerçekleşebiliyor.

      region = Wx::Region.new [10, 130], [130, 10]
      dc.device_clipping_region = region

2 nokta ile bir dikdörtgenin köşelerini belirliyoruz ve device_clipping_region = metodu ile (ya da set_device_clipping_region) çizim yapılabilecek alanı belirliyoruz.

      dc.destroy_clipping_region

Çizim bitince bölgemizi yok ediyoruz.

Bölge operasyonları

Bölgeler karmaşık şekiller üretmekte kullanılabilir. 4 işlemimiz var, union, intersect, substract, xor.

Örneğimiz dört işlemi de kullanıyor.

region_operations.rb

require "wx"
include Math

class Örnek < Wx::Frame
  def initialize(*args)
    super(*args)
    init_UI
  end
  def init_UI
    set_size [400, 250]
    set_title "Regions"
    centre

    evt_paint :on_paint
  end
  def on_paint(e)
    self.paint do |dc|
      dc.pen = Wx::Pen.new '#d4d4d4'

      dc.draw_rectangle 20, 20, 50, 50
      dc.draw_rectangle 30, 40, 50, 50

      dc.brush = Wx::Brush.new '#ffffff'
      dc.draw_rectangle 100, 20, 50, 50
      dc.draw_rectangle 110, 40, 50, 50
      region1 = Wx::Region.new 100, 20, 50, 50
      region2 = Wx::Region.new 110, 40, 50, 50
      region1.intersect region2

      rect = region1.box
      dc.device_clipping_region = region1
      dc.brush = Wx::Brush.new '#ff0000'
      dc.draw_rectangle rect
      dc.destroy_clipping_region

      dc.brush = Wx::Brush.new '#ffffff'
      dc.draw_rectangle 180, 20, 50, 50
      dc.draw_rectangle 190, 40, 50, 50
      region1 = Wx::Region.new 180, 20, 50, 50
      region2 = Wx::Region.new 190, 40, 50, 50
      region1.union region2
      dc.device_clipping_region = region1

      rect = region1.box
      dc.brush = Wx::Brush.new '#fa8e00'
      dc.draw_rectangle rect
      dc.destroy_clipping_region

      dc.brush = Wx::Brush.new '#ffffff'
      dc.draw_rectangle 20, 120, 50, 50
      dc.draw_rectangle 30, 140, 50, 50
      region1 = Wx::Region.new 20, 120, 50, 50
      region2 = Wx::Region.new 30, 140, 50, 50
      region1.xor region2

      rect = region1.box
      dc.device_clipping_region = region1
      dc.brush = Wx::Brush.new '#619e1b'
      dc.draw_rectangle rect
      dc.destroy_clipping_region

      dc.brush = Wx::Brush.new '#ffffff'
      dc.draw_rectangle 100, 120, 50, 50
      dc.draw_rectangle 110, 140, 50, 50
      region1 = Wx::Region.new 100, 120, 50, 50
      region2 = Wx::Region.new 110, 140, 50, 50
      region1.subtract region2

      rect = region1.box
      dc.device_clipping_region = region1
      dc.brush = Wx::Brush.new '#715b33'
      dc.draw_rectangle rect
      dc.destroy_clipping_region

      dc.brush = Wx::Brush.new '#ffffff'
      dc.draw_rectangle 180, 120, 50, 50
      dc.draw_rectangle 190, 140, 50, 50
      region1 = Wx::Region.new 180, 120, 50, 50
      region2 = Wx::Region.new 190, 140, 50, 50
      region2.subtract region1

      rect = region2.box
      dc.device_clipping_region = region2
      dc.brush = Wx::Brush.new '#0d0060'
      dc.draw_rectangle rect
      dc.destroy_clipping_region
    end
  end
end

Wx::App.run {
  Örnek.new(nil).show
}

Örnekte 6 değişik region operasyonu yapıyoruz.

      region1 = Wx::Region.new 100, 20, 50, 50
      region2 = Wx::Region.new 110, 40, 50, 50
      region1.intersect region2

Bu operasyon iki region kesişimini alıyor.

Ölçü birimleri

DC nesnesine bir yazı ya da şekil çizerken aslında biz piksel değil mantıksal boyutlar veriyoruz. Default ölçü birimi piksel olduğu için yazdığımız sayılar piksel olarak değerlendiriliyor. Mantıksal birimler ve DC nesnesinin birimleri farklı olabilir. İnsanların kullandığı birim milimetre iken , ekran piksel kullanır, printer için 1200 dpi (dots per inch - inç başına nokta sayısı) olabilir.

Bizim girdiğimiz koordinatları kullanılan DC birimlerine çevirme işlemine mapping mode deniyor.

Mapping Mode	Logical Unit
Wx::MM_TEXT	1 piksel
Wx::MM_METRIC	1 milimetre
Wx::MM_LOMETRIC	Milimetreni 1/10'u
Wx::MM_POINTS	1 point, inç'in 1/72'si
Wx::MM_TWIPS	point'in 1/20'si veya inç'in 1/1440'ı

Defaulr mapping mode Wx::MM_TEXT , bu durumda yazdığımız her birim ekranda bir piksele karşı geliyor. İnsanlar genelde ekranda bir şeyi pozisyonlamak için ya da web sayfası tasarımlarında hep piksel kullanırlar. Eğer milimetre düşünmek istersek elimizde 2 mod var, Wx::MM_METRIC ve Wx::MM_LOMETRIC

Başka moda geçmak için set_map_mode (ya da map_mode= ) metodu kullanılır.

Cetvel örneği

Cetvel ile ekranda milimetrik ölçüm yapmaya çalışacağız.

ruler.rb

require "wx"

RW = 701 # cetvel genişlik
RM = 10  # cetvel marjin
RH = 80  # cetvel yükseklik

class Örnek < Wx::Frame
  def initialize(*args)
    super(*args)
    init_UI
  end
  def init_UI
    set_size [RW + 2*RM, RH]
    @font = Wx::Font.new 7, Wx::FONTFAMILY_DEFAULT, Wx::FONTSTYLE_NORMAL,
            Wx::FONTWEIGHT_BOLD, false, 'Courier 10 Pitch'
    set_title "Cetvel"
    centre

    evt_paint :on_paint
    evt_left_down :on_left_down
    evt_motion :on_mouse_move
    evt_left_up :on_left_up
    evt_right_down :on_right_down
  end

  def on_paint(e)
    self.paint do |dc|
      #dc.map_mode = Wx::MM_LOMETRIC
      dc.brush = Wx::Brush.new Wx::Bitmap.new('patern.png')
      dc.draw_rectangle 0, 0, RW+2*RM, RH
      dc.font = @font

      dc.pen = Wx::Pen.new '#F8FF25'
      dc.text_foreground = '#F8FF25'

      for i in (0..RW)

        if (i % 100 == 0)
          dc.draw_line i+RM, 0, i+RM, 10
          w, h = dc.text_extent(i.to_s)
          dc.draw_text i.to_s, i+RM-w/2, 11

        elsif (i % 20 == 0)
          dc.draw_line i+RM, 0, i+RM, 8

        elsif (i % 2 == 0)
          dc.draw_line i+RM, 0, i+RM, 4
        end
      end
    end
  end

  def on_left_down(e)
    x, y = client_to_screen(e.position)
    ox, oy = position

    dx = x - ox
    dy = y - oy

    @delta = [dx, dy]
  end

  def on_mouse_move(e)
    if e.dragging and e.left_is_down

      set_cursor Wx::Cursor.new(Wx::CURSOR_HAND)

      x, y = client_to_screen e.get_position
      fp = [x - @delta[0], y - @delta[1]]
      move fp
    end
  end

  def on_left_up(e)
    set_cursor Wx::Cursor.new(Wx::CURSOR_ARROW)
  end

  def on_right_down(e)
    close
  end
end

Wx::App.run {
  Örnek.new(nil, style: Wx::FRAME_NO_TASKBAR | Wx::NO_BORDER | Wx::STAY_ON_TOP).show
}

Bir cetvel yapıyoruz. Cetvelimiz default olan piksel modunda çalışıyor.

Wx::App.run {
  Örnek.new(nil,
  style: Wx::FRAME_NO_TASKBAR | Wx::NO_BORDER | Wx::STAY_ON_TOP).show
}

Stil olarak görev çubuğunda görünmeyen , etiket barı olmayan ve her şeyin üstünde duran bir pencere yaptık.

      dc.brush = Wx::Brush.new Wx::Bitmap.new('patern.png')
      dc.draw_rectangle 0, 0, RW+2*RM, RH

Arkaplana bir patern koyduk.

          w, h = dc.text_extent(i.to_s)
          dc.draw_text i.to_s, i+RM-w/2, 11

text_extent metodu çizim alanının kullandığı yazı ölçüleriyle o argümanındaki yazının kapladığı boyutu döndürür.

  def on_mouse_move(e)
    if e.dragging and e.left_is_down

      set_cursor Wx::Cursor.new(Wx::CURSOR_HAND)

      x, y = client_to_screen e.get_position
      fp = [x - @delta[0], y - @delta[1]]
      move fp
    end
  end

Penceremizin etiket barı olmadığı için mouse ile tutup çekerek kaydırıyoruz.

  def on_right_down(e)
    close
  end

Sağ tıklama ile uygulamayı kapatabiliriz.

Grafikler kısmı burada bitiyor. Sonraki bölümde kendi widget'larımızı oluşturacağız inşallah. Şimdilik kalın sağlıcakla..

<-- Önceki Sonraki -->

Boş Gezenin Boş Kalfası

Hakkımda

22 Mart 2025 Cumartesi

WxRuby3 ile Masaüstü Uygulama Geliştirmek 4

WxRuby Gelişmiş Widget'lar
